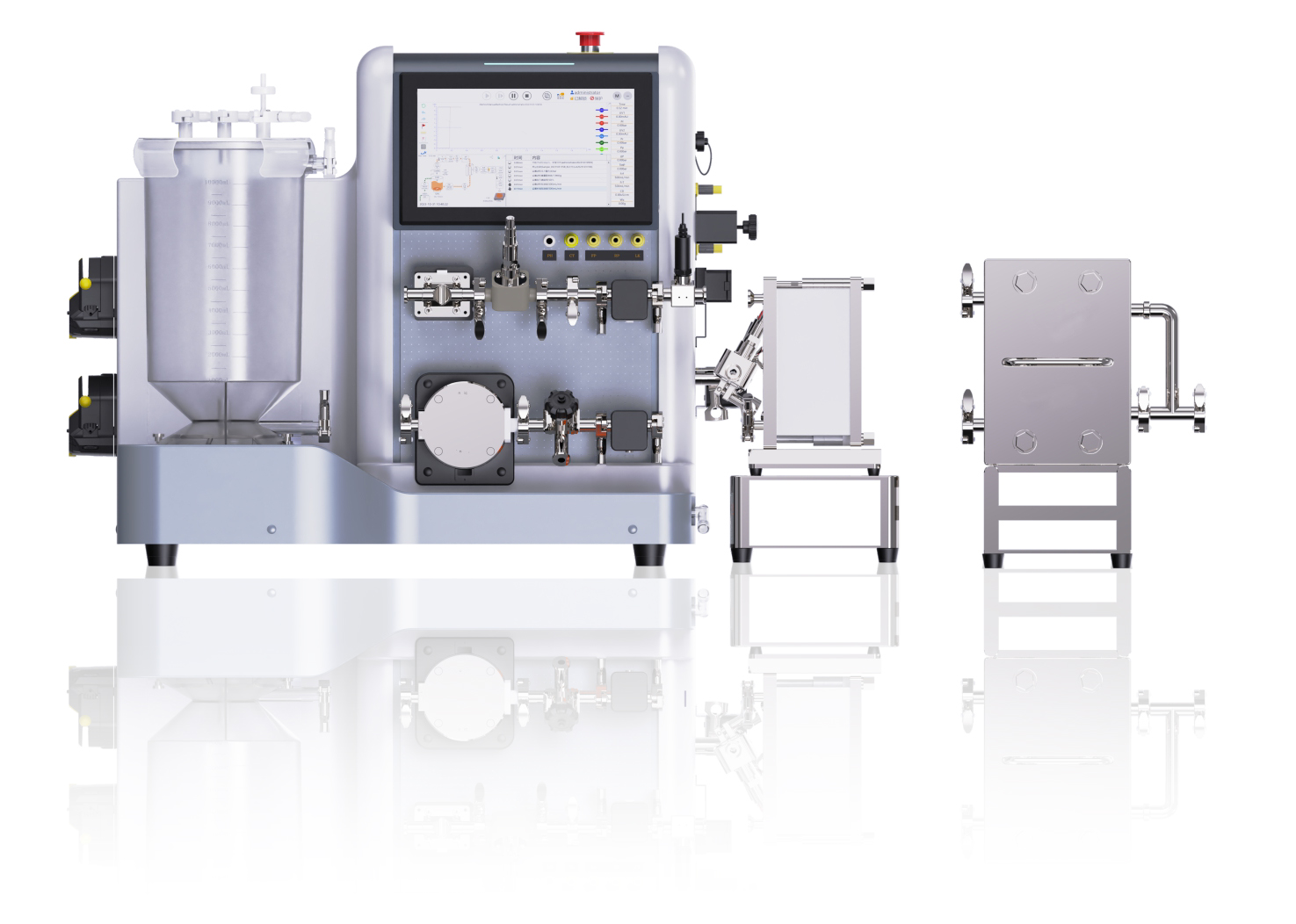

FlowNexus 10
Система тангенциальной фильтрации

Описание

FlowNexus 10 — это гибкая и автоматизированная система тангенциальной фильтрации. Она широко используется в ультрафильтрации, микрофильтрации и диафильтрации биологических продуктов, таких как антитела, рекомбинантные белки, мРНК, нуклеиновые кислоты и вирусные векторы. Ее гибкая конфигурация позволяет осуществлять ручное управление и высокоавтоматизированный контроль процесса. В сочетании с комплексной системой управления она подходит для масштабирования процессов и мелкосерийного производства. Благодаря гибким соединениям ее можно использовать как с полыми волокнами, так и с кассетными фильтрами.

Отправить запрос

Особенности продукта

  • Высокоточный низкоимпульсный мембранный насос с максимальной производительностью 10 л/мин, подходящий для площадей фильтрации от 0,1 м² до 2,5 м².
  • Автоматический контроль давления, взвешивание, подача, точное управление концентрацией и объемом диафильтрации.
  • Удобное программное обеспечение позволяет легко настраивать рецепты, контролировать работу, записывать данные и управлять пользователями.
  • Высокая степень автоматизации с заранее заданными модулями методов, рецептами и последовательностью рецептов.
  • Дополнительный датчик проводимости, pH, УФ для комплексного мониторинга процесса.

Компоненты системы

Система FlowNexus 10 состоит из модуля буферной передачи, модуля рециркуляционного сосуда, модуля подачи, модуля ретентата, модуля фильтрата, держателя фильтра, программного обеспечения управления и т. д. Система может быть сконфигурирована в соответствии с различными требованиями процесса для реализации различных уровней автоматизации.

Рециркуляционный сосуд

  • Система поставляется с циркуляционным резервуаром объемом 10 л, соответствующим требованиям USP Class VI, с модулем смешивания и взвешивания в нижней части. Вес контролируется в режиме реального времени, что позволяет осуществлять автоматический контроль конечной концентрации и непрерывную фильтрацию. Резервуар легко опорожняется благодаря конической конструкции дна.

Подающий насос

  • Подающий мембранный насос Quattroflow, способен достигать расхода до 10 000 мл/мин. Расход может автоматически регулироваться с помощью программного обеспечения, что позволяет управлять давлением на входе, перепадом давления и другими параметрами.

Модуль передачи буфера

  • Система может быть дополнительно оснащена одним или двумя перекачивающими насосами для автоматического наполнения циркуляционного бака.

Датчики

  • Система оснащена тремя датчиками давления: на входе, в ретентате и в пермеате, для контроля давления и расчета перепада давления и ТМД. Датчики проводимости, pH и УФ являются опциональными. Пермеат оснащен бесконтактным расходомером, позволяющим в режиме реального времени контролировать скорость пермеата.

PCV

  • Бак ретентата оснащен автоматическим регулирующим клапаном, который может автоматически контролировать давление в ретентатной емкости.

Программное обеспечение

  • Программное обеспечение может использоваться для управления системой, редактирования методов, записи данных, управления пользователями, калибровки оборудования и т. д.

Модули рецептов

  • Заполнение: Добавляет определенное количество жидкости в циркуляционный сосуд.
  • Тест на проницаемость: Может автоматически тестировать проницаемость на основе определенных условий давления/скорости.
  • Очищение/Концентрация: Концентрировать исходную жидкость до определенного объема или коэффициента концентрации.
  • Диафильтрация: Диафильтрация постоянного объема с непрерывной подачей до заданной конечной точки, например, объема дититрации, проводимости, pH.
  • Сбор/слив: Соберите жидкость через отверстие для сбора или выпускной клапан.
  • CIP: Используется для очистки системы.
  • Промывка: Промойте систему водой, буферным раствором или другими растворами.

Пользователи могут комбинировать различные модули методов в последовательность методов (рецепт) для достижения более автоматизированной работы.

Программное обеспечение FlowNexus 10
Программное обеспечение управления FlowNexus 10
Редактирование методов
Редактирование методов и создание рецептов

Спецификация

ПараметрЗначение
Размеры (Д*Ш*В, мм)945 x 570 x 750 (держатель фильтра не входит в комплект)
0,5 м² держатель фильтра: 420 x 242 x 420
Требования к электроснабжению240 В переменного тока, 50-60 Гц
Масса86 кг (включая держатель фильтра 0,1 м²); держатель фильтра 0,1 м²: 9 кг; держатель фильтра 0,5 м²: 31 кг
Мощность300 Вт
Язык системыАнглийский
Рабочая температура4-50°C

Конфигурации

ПараметрЗначение
Площадь фильтрации0,1 м²–2,5 м² (конкретная площадь фильтрации может варьироваться в зависимости от типа фильтра)
Максимальное давление подачи4 бара
Минимальный рециркулирующий объем300 мл
Пр-ть рециркуляционного насоса0-10 л/мин
Пр-ть перекачивающего насоса0-3000 мл/мин
Объем рециркуляционного сосуда10 л
Датчик давленияДиапазон обнаружения: 0-5 бар
Поточный расходомербесконтактный ультразвуковой расходомер, точность ±2%, максимальный расход 3000 мл/мин
Датчик проводимости (опционально)Диапазон обнаружения: 0-300 мСм/см
Диапазон рабочей температуры: 0-140 °C
Датчик pH (опционально)Диапазон обнаружения: 1-14
Весы ретентата и пермеата0–20 кг, точность: ±10 г
Держатель фильтраДержатель фильтра площадью 0,1 м² (вмещает 1–5 кассет площадью 0,1 м²), изготовлен из нержавеющей стали 316L с внутренней поверхностью Ra≤0,4 мкм (опция).
Держатель фильтра площадью 0,5 м² (вмещает 1–5 кассет площадью 0,5 м²), изготовлен из нержавеющей стали 316L с внутренней поверхностью Ra≤0,4 мкм (опция).
Держатель полых волокон (вмещает полые волокна диаметром от 1 до 5 см) (опция).
Трубка и соединительTri Clamp (1/2")
ТрубкиНержавеющая сталь 316L
Силикон
Армированный силиконовый шланг
Система управления13,3-дюймовый сенсорный экран
IPC
Операционная система Windows 10

Конфигурации и опции

КомпонентыFlowNexus 10
Насос✓
Рециркуляционная емкость✓
Весы для рециркуляционной емкости✓
Датчики давления в линии подачи✓
Датчики давления в линии ретентата✓
Датчики давления в линии пермеата✓
Автоматический мембранный клапан для ретентата✓
Ручной клапан пермеата✓
Расходомер пермеата✓
Компьютер + система управления✓
Насос для добавок 1○
Насос для добавок 2○
Держатель фильтра 0,1 м²○
Держатель фильтра 0,5 м²○
Датчик проводимости ретентата○
Датчик проводимости пермеата○
Датчик pH в пермеате○
Датчик pH в ретентате○
Квалификационные услуги○
Примечание: «✓» — стандартный элемент конфигурации; «O» — дополнительный элемент конфигурации.
